CPU上下文切换（下）

• CPU上下文切换（下）
  • 查看系统的上下文切换情况
    • vmstat工具介绍
    • pidstat查看每个进程上下文切换的情况
    • sysbech介绍
    • 案例与分析

查看系统的上下文切换情况

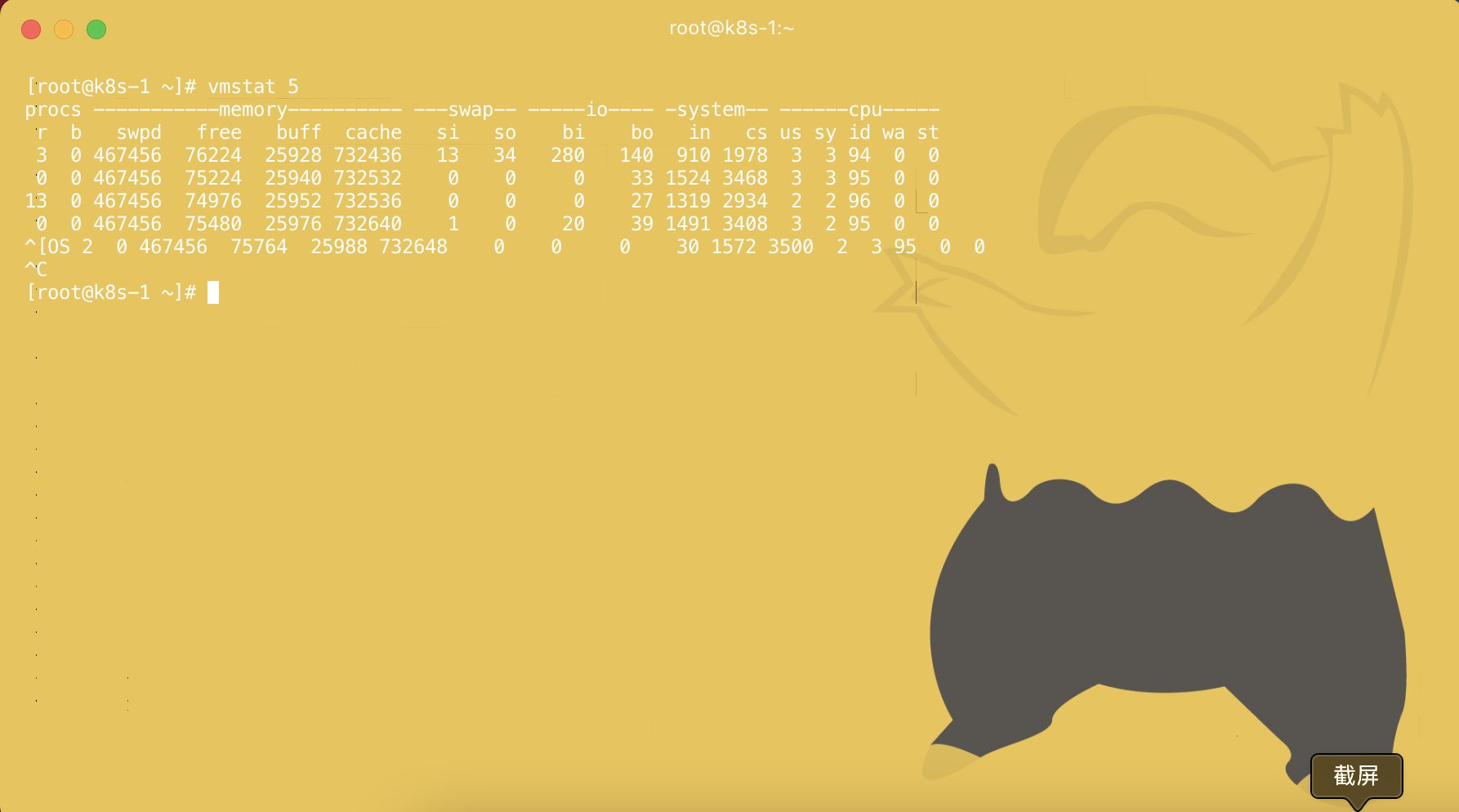

vmstat工具介绍

# 每隔5秒输出1组数据
vmstat 5

关于结果中每一列的意思：

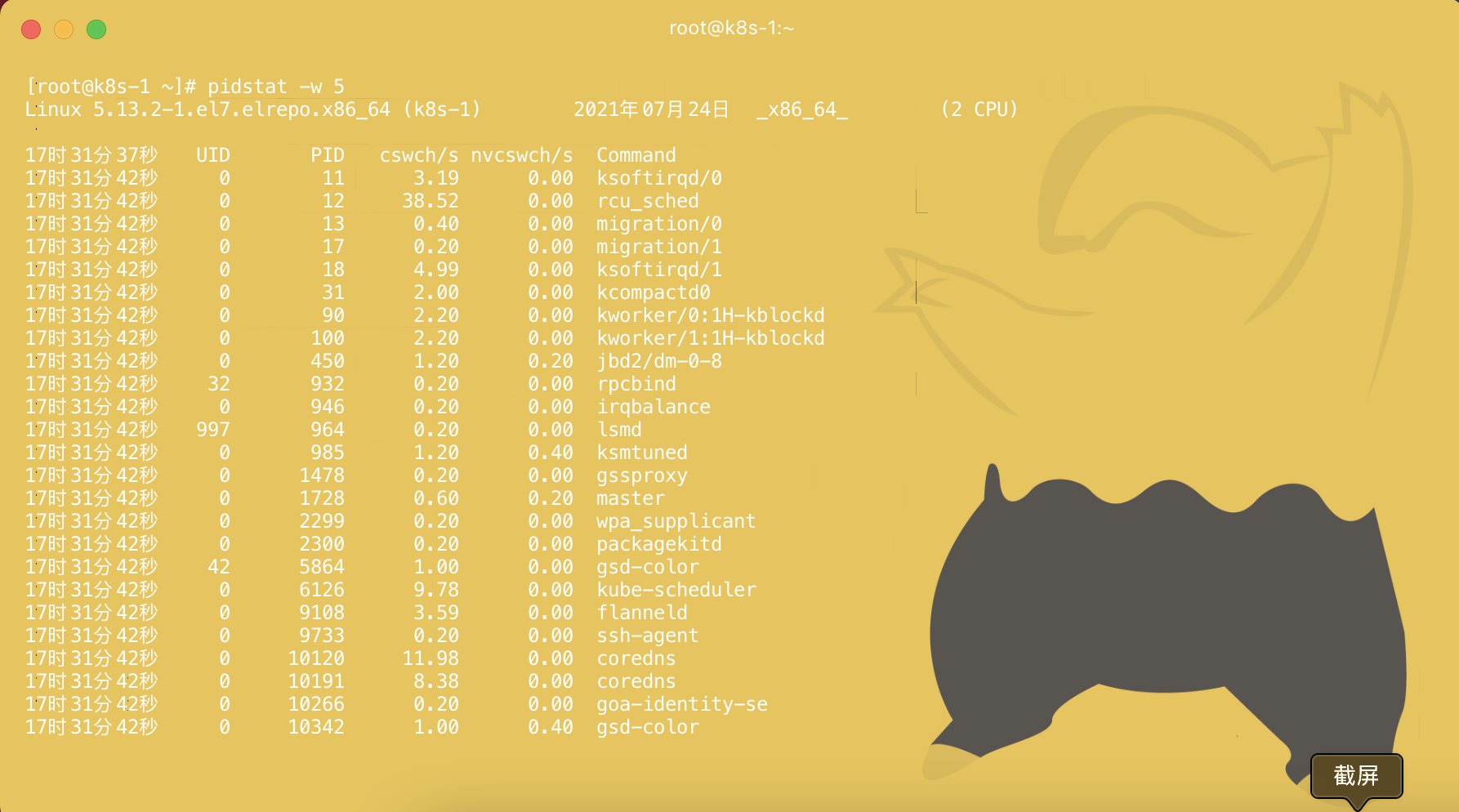

pidstat查看每个进程上下文切换的情况

# 每隔5秒输出1组数据
pidstat -w 5

一个是 cswch ，表示每秒自愿上下文切换（voluntary context switches）的次数，另一个则是 nvcswch ，表示每秒非自愿上下文切换（non voluntary context switches）的次数。

sysbech介绍

# 间隔1秒后输出1组数据
vmstat 1 1
procs -----------memory---------- ---swap-- -----io---- -system-- ------cpu-----
 r  b   swpd   free   buff  cache   si   so    bi    bo   in   cs us sy id wa st
 0  0      0 6984064  92668 830896    0    0     2    19   19   35  1  0 99  0  0

案例与分析

首先，在第一个终端里运行 sysbench ，模拟系统多线程调度的瓶颈：

# 以10个线程运行5分钟的基准测试，模拟多线程切换的问题
sysbench --threads=10 --max-time=300 threads run

接着，在第二个终端运行 vmstat ，观察上下文切换情况：

# 每隔1秒输出1组数据（需要Ctrl+C才结束）
vmstat 1
procs -----------memory---------- ---swap-- -----io---- -system-- ------cpu-----
 r  b   swpd   free   buff  cache   si   so    bi    bo   in   cs us sy id wa st
 6  0      0 6487428 118240 1292772    0    0     0     0 9019 1398830 16 84  0  0  0
 8  0      0 6487428 118240 1292772    0    0     0     0 10191 1392312 16 84  0  0  0

• r 列：就绪队列的长度已经到了 8，远远超过了系统 CPU 的个数 2，所以肯定会有大量的 CPU 竞争。
• us（user）和 sy（system）列：这两列的 CPU 使用率加起来上升到了 100%，其中系统 CPU 使用率，也就是 sy 列高达 84%，说明 CPU 主要是被内核占用了。
• in 列：中断次数也上升到了 1 万左右，说明中断处理也是个潜在的问题。

在第三个终端再用 pidstat 来看一下， CPU 和进程上下文切换的情况:

# 每隔1秒输出1组数据（需要 Ctrl+C 才结束）
# -w参数表示输出进程切换指标，而-u参数则表示输出CPU使用指标
pidstat -w -u 1
08:06:33      UID       PID    %usr %system  %guest   %wait    %CPU   CPU  Command
08:06:34        0     10488   30.00  100.00    0.00    0.00  100.00     0  sysbench
08:06:34        0     26326    0.00    1.00    0.00    0.00    1.00     0  kworker/u4:2
08:06:33      UID       PID   cswch/s nvcswch/s  Command
08:06:34        0         8     11.00      0.00  rcu_sched
08:06:34        0        16      1.00      0.00  ksoftirqd/1
08:06:34        0       471      1.00      0.00  hv_balloon
08:06:34        0      1230      1.00      0.00  iscsid
08:06:34        0      4089      1.00      0.00  kworker/1:5
08:06:34        0      4333      1.00      0.00  kworker/0:3
08:06:34        0     10499      1.00    224.00  pidstat
08:06:34        0     26326    236.00      0.00  kworker/u4:2
08:06:34     1000     26784    223.00      0.00  sshd

从 pidstat 的输出你可以发现，CPU 使用率的升高果然是 sysbench 导致的，它的 CPU 使用率已经达到了 100%。但上下文切换则是来自其他进程，包括非自愿上下文切换频率最高的 pidstat ，以及自愿上下文切换频率最高的内核线程 kworker 和 sshd。

不过，细心的你肯定也发现了一个怪异的事儿：pidstat 输出的上下文切换次数，加起来也就几百，比 vmstat 的 139 万明显小了太多。这是怎么回事呢？难道是工具本身出了错吗？

别着急，在怀疑工具之前，我们再来回想一下，前面讲到的几种上下文切换场景。其中有一点提到， Linux 调度的基本单位实际上是线程，而我们的场景 sysbench 模拟的也是线程的调度问题，那么，是不是 pidstat 忽略了线程的数据呢？

通过运行 man pidstat ，你会发现，pidstat 默认显示进程的指标数据，加上 -t 参数后，才会输出线程的指标。
所以，我们可以在第三个终端里， Ctrl+C 停止刚才的 pidstat 命令，再加上 -t 参数，重试一下看看：

# 每隔1秒输出一组数据（需要 Ctrl+C 才结束）
# -wt 参数表示输出线程的上下文切换指标
pidstat -wt 1
08:14:05      UID      TGID       TID   cswch/s nvcswch/s  Command
...
08:14:05        0     10551         -      6.00      0.00  sysbench
08:14:05        0         -     10551      6.00      0.00  |__sysbench
08:14:05        0         -     10552  18911.00 103740.00  |__sysbench
08:14:05        0         -     10553  18915.00 100955.00  |__sysbench
08:14:05        0         -     10554  18827.00 103954.00  |__sysbench
...

在你就能看到了，虽然 sysbench 进程（也就是主线程）的上下文切换次数看起来并不多，但它的子线程的上下文切换次数却有很多。看来，上下文切换罪魁祸首，还是过多的 sysbench 线程。

我们已经找到了上下文切换次数增多的根源，那是不是到这儿就可以结束了呢？当然不是。不知道你还记不记得，前面在观察系统指标时，除了上下文切换频率骤然升高，还有一个指标也有很大的变化。是的，正是中断次数。中断次数也上升到了 1 万，但到底是什么类型的中断上升了，现在还不清楚。我们接下来继续抽丝剥茧找源头。

既然是中断，我们都知道，它只发生在内核态，而 pidstat 只是一个进程的性能分析工具，并不提供任何关于中断的详细信息，怎样才能知道中断发生的类型呢？

没错，那就是从 /proc/interrupts 这个只读文件中读取。/proc 实际上是 Linux 的一个虚拟文件系统，用于内核空间与用户空间之间的通信。/proc/interrupts 就是这种通信机制的一部分，提供了一个只读的中断使用情况。

我们还是在第三个终端里， Ctrl+C 停止刚才的 pidstat 命令，然后运行下面的命令，观察中断的变化情况：

# -d 参数表示高亮显示变化的区域
watch -d cat /proc/interrupts
           CPU0       CPU1
...
RES:    2450431    5279697   Rescheduling interrupts
...

观察一段时间，你可以发现，变化速度最快的是重调度中断（RES），这个中断类型表示，唤醒空闲状态的 CPU 来调度新的任务运行。这是多处理器系统（SMP）中，调度器用来分散任务到不同 CPU 的机制，通常也被称为处理器间中断（Inter-Processor Interrupts，IPI）。
